Tipos de drenajes más usados en agricultura

El drenaje agrícola reúne el conjunto de obras y prácticas que evacuan el exceso de agua del suelo y, en zonas regadas o salinas, controlan el ascenso de la napa freática y la acumulación de sales en la zona radicular. Elegir bien entre los distintos tipos de drenajes disponibles —superficial, subsuperficial entubado, dren francés, dren topo, vertical o bandejas de drenaje— determina en gran medida el éxito de un cultivo en suelos con problemas de encharcamiento o salinidad.

1. Introducción al drenaje agrícola

Cuando un suelo agrícola no logra evacuar el agua sobrante de las lluvias o del riego, las raíces se asfixian, los rendimientos caen y, en zonas irrigadas, las sales tienden a acumularse en la superficie. Por eso el drenaje agrícola no es un lujo técnico sino una condición básica de productividad en buena parte de los suelos del mundo. La bibliografía técnica en español coincide en que un diagnóstico serio debe mirar al mismo tiempo el drenaje superficial y el subsuperficial, porque el problema casi nunca es solo topográfico o solo freático.

En este artículo se revisan los tipos de drenajes más usados hoy en el campo: zanjas y canales superficiales, drenes entubados o subterráneos, el dren francés, el dren topo y, para casos especiales, el drenaje vertical por pozos y las bandejas de drenaje de la horticultura protegida. También se explica qué suelo y qué cultivo favorecen a cada sistema, qué maquinaria se usa para instalarlos y qué rangos de costo maneja la literatura técnica y normativa disponible en español.

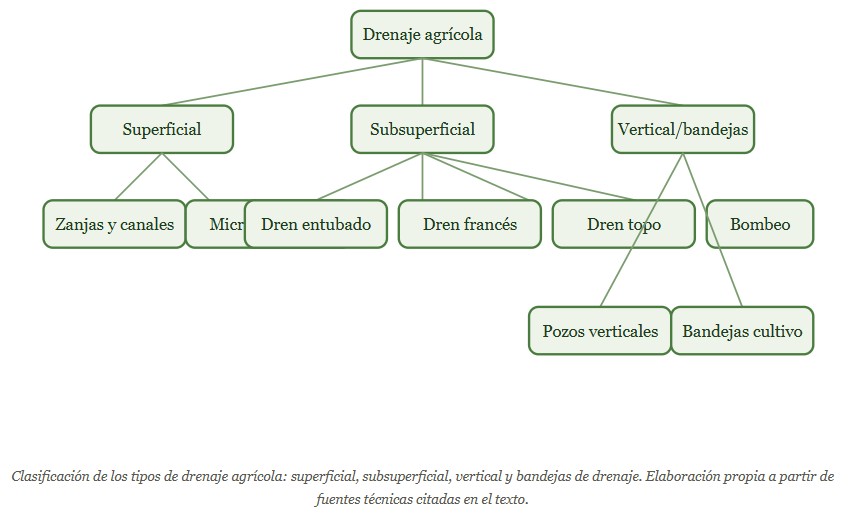

2. Definición y clasificación de los tipos de drenajes

El manual técnico para el diseño de sistemas de drenaje agrícola del Ecuador define el drenaje como el conjunto de técnicas que permite eliminar cualquier exceso de agua o de sales sobre la superficie del suelo o en la zona radicular, con el fin de dar a los cultivos un medio adecuado para su desarrollo. Ese mismo manual distingue dos grandes familias dentro de los tipos de drenajes: el drenaje superficial, que resuelve el agua acumulada en superficie, y el drenaje subterráneo o subsuperficial, que controla una napa freática demasiado cercana a la raíz.

2.1 Drenaje superficial

El drenaje superficial incluye zanjas, cunetas, canales parcelarios y micro o macronivelación para acelerar la escorrentía y reducir el tiempo de inundación de la parcela. La literatura técnica mexicana sobre este tipo de drenaje agrícola reporta coeficientes de drenaje de 0,6 a 10,16 mm en 24 horas, aunque el rango más usado en la práctica se ubica entre 0,95 y 5 mm por día, una referencia útil para dimensionar la capacidad de evacuación de una parcela.

2.2 Drenaje subsuperficial o entubado

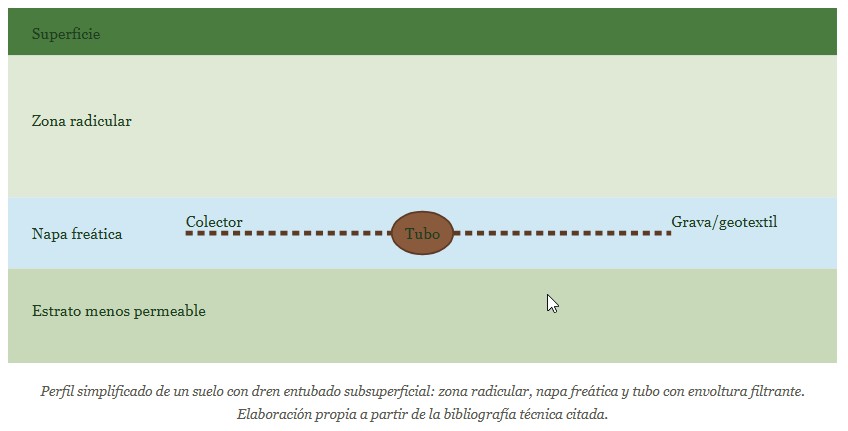

El drenaje subsuperficial reúne tuberías perforadas, zanjas tapadas, materiales envolventes de grava o geotextil y variantes como el dren francés y el dren topo. Hoy dominan las tuberías corrugadas de plástico; las envolturas orgánicas o sintéticas pueden instalarse tanto con zanjadoras como con máquinas que no abren zanja, y su menor peso favorece el trabajo en suelos blandos donde la grava suele generar problemas constructivos.

El dren francés, también llamado zanja drenante, es técnicamente una zanja con pendiente, tubo ranurado y material filtrante. Las especificaciones técnicas habituales en España describen una pendiente mínima de 0,50 %, tubo ranurado de PVC de doble pared y rigidez anular nominal de 4 kN/m², con relleno lateral y superior de grava filtrante. En predios agrícolas, este tipo de drenaje suele usarse para interceptar flujos laterales, proteger caminos internos o resolver problemas localizados, más que para cubrir una gran superficie homogénea.

El dren topo, por su parte, es un conducto sin tubería formado por un implemento específico en arcillas plásticas. Es especialmente aplicable cuando el subsuelo tiene alrededor de 50 % o más de arcilla a la profundidad de instalación, aunque su vida útil y estabilidad dependen mucho de la humedad del suelo al momento de construirlo, y su descarga debe dirigirse a un dren receptor abierto o tapado.

2.3 Drenaje vertical y bandejas de drenaje

El drenaje vertical consiste en abatir la napa mediante pozos. Exige condiciones hidrogeológicas especiales y suele ser menos durable que el drenaje horizontal, porque puede inducir sobreexplotación del acuífero o atraer sales desde capas más profundas si este es salobre. Por ello se reserva para situaciones con buen acuífero, energía disponible y una estrategia clara de manejo del agua extraída.

Las bandejas de drenaje, en cambio, pertenecen al mundo de la horticultura protegida y los cultivos sin suelo. Sirven para medir el volumen drenado y el porcentaje de drenaje y, en sistemas con recirculación, para ajustar la solución nutritiva; son muy útiles en tomate, berries, viveros y otros cultivos intensivos, aunque no sustituyen al drenaje parcelario del suelo.

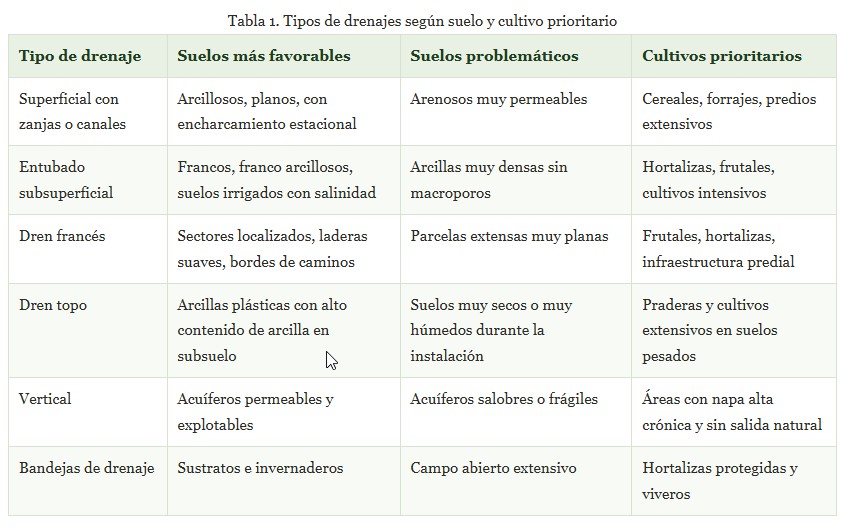

3. Condiciones de uso según el suelo y el cultivo

La textura, la estructura y la profundidad del estrato restrictivo determinan si un sistema de drenaje funcionará como simple conducción o como una mejora real de la aireación del perfil. El espaciamiento entre drenes depende de la textura, la conductividad hidráulica y la profundidad del dren; los suelos franco arcillo limosos muy pesados son prácticamente impermeables para fines de drenaje. En texturas finas muy densas, quitar el agua libre no siempre basta: si la macroporosidad es escasa, la aireación adecuada no se logra sin mejorar la estructura, por ejemplo con subsolación o resquebrajamiento profundo.

En suelos arcillosos pesados y con napa alta suele requerirse una estrategia combinada de drenaje superficial, subsolación y, si la conductividad hidráulica lo permite, drenes entubados más cercanos entre sí. Las zanjas abiertas siguen siendo muy usadas por su costo relativamente bajo y porque facilitan el mantenimiento, aunque fragmentan la parcela y pueden dificultar las labores agrícolas. En suelos francos o franco arcillosos bien estructurados, los drenes entubados con envoltura suelen ofrecer la mejor combinación entre control de napa, menor pérdida de superficie útil y facilidad de mecanización.

En suelos arenosos, el ascenso de la napa altera menos la aireación que en texturas finas, pero si la napa está por encima de 1,5 m y el agua freática es salina, aumenta el riesgo de salinización y sodicidad. Un estudio mexicano encontró que a profundidades freáticas mayores de 1,51 m predominaban suelos de baja salinidad y sodicidad, mientras que con napas más someras y aguas más salinas aparecían suelos salinos o sódicos.

Por cultivo, las hortalizas exigen el mayor rigor frente al mal drenaje: un buen suelo hortícola debe drenar bien pero también retener humedad, y los macroporos son esenciales para oxigenar las raíces. En frutales se recomienda evitar terrenos con mal drenaje y mantos freáticos elevados; en limón, por ejemplo, el mal drenaje se asocia con problemas radicales y sanitarios. En cereales, la cebada prospera mejor en texturas ligeras a medias sin problemas de drenaje, aunque es de los cultivos más tolerantes a la salinidad. En forrajes, la alfalfa prefiere suelos profundos y bien drenados, y es medianamente tolerante a la salinidad pero sensible a encharcamientos persistentes.

4. Maquinaria, equipos y criterios de selección

La selección de maquinaria para instalar cualquiera de los tipos de drenajes depende de la profundidad y longitud de los drenes, el tipo de suelo, la necesidad de abrir o no zanja y la precisión topográfica exigida. Para excavación general y colectores, la excavadora mediana es el estándar: modelos como la Cat 320 alcanzan alrededor de 6,4 a 6,7 m de profundidad de excavación y entre 20 y 23 toneladas de peso operativo, parámetros típicos para colectores, cámaras y zanjas profundas. Para micro y macronivelación, una motoniveladora permite perfilar pendientes superficiales y uniformar las salidas de agua.

Las zanjadoras cubren dos escalas de trabajo. En laterales someros y horticultura, los equipos de empuje alcanzan aproximadamente 0,76 a 0,91 m de profundidad. Para redes agrícolas mayores, las zanjadoras de mayor porte admiten profundidades de 1,8 a 3,7 m y anchos de corte de 46 a 91 cm. Cuando se busca velocidad y mínima mezcla de horizontes del suelo, conviene valorar equipos de instalación sin apertura de zanja; en paralelo, el éxito del dren topo depende tanto del equipo usado como de la consistencia del subsuelo y la humedad al momento de la construcción.

Para el relleno y la conformación de caminos laterales conviene distinguir entre placas compactadoras reversibles ligeras —de 135 a 300 kg— y compactadores pesados de un solo tambor, en el rango de 10 a 20 toneladas. En materiales, las tuberías corrugadas perforadas de PE o PVC y los geotextiles dominan la práctica moderna, con diámetros mínimos habituales de 50 a 100 mm en laterales, según el estándar adoptado en cada país.

Las bombas y los equipos de control de pendiente son decisivos en el drenaje por bombeo y el drenaje vertical: existen bombas de achique local de baja potencia para sumideros pequeños y bombas de pozo de mayor rango para el abatimiento de napa. En control altimétrico, los láseres para tuberías permiten ajustar la pendiente de instalación con precisión, mientras que los receptores de topografía facilitan el trabajo en campo abierto. Para inspección y registro, existen cámaras de video para tuberías y pozos de registro de gran diámetro y profundidad, útiles para el mantenimiento periódico de la red.

5. Criterios de diseño, costos y recomendaciones

El diseño básico de cualquier sistema de drenaje agrícola se apoya en pendiente, espaciamiento, profundidad y diámetro. El espaciamiento depende de la recarga o coeficiente de drenaje, la profundidad normativa de la tabla de agua, la profundidad del dren, la profundidad del estrato impermeable y la conductividad hidráulica; espaciamientos menores de 18 m suelen ser contraproducentes por pérdida de área útil y porque reflejan suelos muy problemáticos. En los cálculos hidráulicos suele suponerse un tirante de agua de 50 % del diámetro de la tubería.

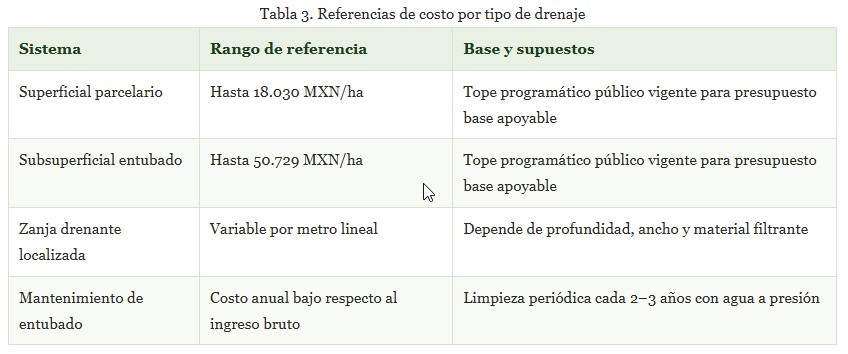

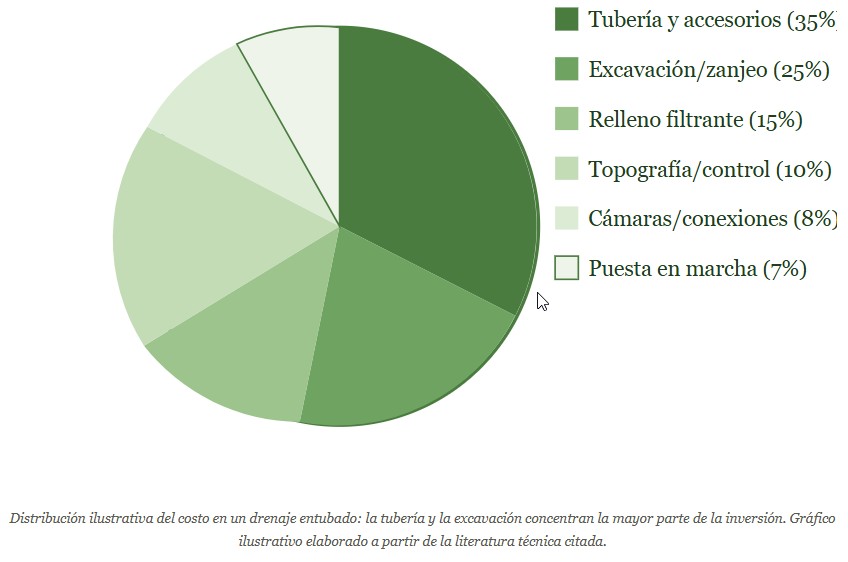

En costos por hectárea conviene hablar de órdenes de magnitud y no de precios universales. Las reglas mexicanas vigentes para distritos de temporal tecnificado usan como tope de presupuesto base apoyable 50.729 MXN/ha para drenaje parcelario subterráneo y 18.030 MXN/ha para drenaje superficial, con apoyo de hasta 50 % del presupuesto base; esta referencia sirve para ubicar el rango de proyectos públicos sencillos a medios, pero no reemplaza una cubicación real de obra.

Para una zanja drenante localizada, el presupuesto suele hacerse por metro lineal en función de la profundidad, el ancho y el material filtrante empleado. En mantenimiento, la limpieza periódica de una red entubada con agua a presión puede representar una fracción pequeña del ingreso bruto anual de la parcela cuando la red está bien diseñada y el mantenimiento se planifica cada dos o tres años.

La recomendación práctica final es directa: si el problema visible es una lámina de agua superficial tras la lluvia, conviene comenzar por nivelación, zanjas y salidas bien definidas. Si el problema es napa alta persistente o salinización, hay que priorizar drenes entubados con un buen diagnóstico previo de conductividad y profundidad del estrato restrictivo.

Si no existe una cota de descarga natural, el bombeo o el drenaje vertical solo deben evaluarse después de validar el acuífero, la energía disponible y la calidad del agua extraída. Y en horticultura protegida, conviene incorporar bandejas de drenaje para gobernar la conductividad eléctrica, el porcentaje de drenaje y la fertirrigación.

El mejor sistema de drenaje no es el más caro, sino el que coincide con el suelo, el cultivo y la capacidad real de mantenimiento del predio.

6. Preguntas frecuentes sobre los tipos de drenajes agrícolas

7. Conclusión

Los distintos tipos de drenajes agrícolas —superficial, entubado, dren francés, dren topo, vertical y bandejas de drenaje— no compiten entre sí, sino que responden a problemas distintos: agua estancada en superficie, napa freática persistente, salinización, ausencia de salida natural o control fino del riego en sustratos.

Acertar en la elección exige mirar primero el suelo y el cultivo, después la maquinaria y los materiales disponibles, y finalmente el presupuesto real de instalación y mantenimiento. Un buen sistema de drenaje agrícola no solo saca el agua sobrante: protege la estructura del suelo, evita la acumulación de sales y sostiene, en el tiempo, la productividad del predio.
